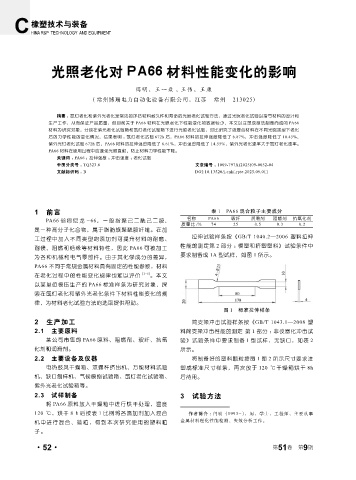

Page 104 - 《橡塑技术与装备》2025年9期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

光照老化对 PA66 材料性能变化的影响

闫明，王一焱 , 王伟，王康
( 常州博瑞电力自动化设备有限公司，江苏 常州 213025)

摘要 ： 氙灯老化和紫外光老化是常见的评估材料耐久性和寿命的光照老化试验方法，通过光照老化试验以指导材料的设计和
生产工作，从而保证产品质量，但目前关于 PA66 材料在光照老化下性能变化的数据较少，本文以注塑成型法制备而成的 PA66
材料为研究对象，分别在紫光老化试验箱和氙灯老化试验箱下进行光照老化试验，对比研究了该复合材料在不同光照类型下老化
后的力学性能的变化情况，结果表明 ：氙灯老化试验 672h 后，PA66 材料的拉伸强度降低了 6.87%，冲击强度降低了 10.45%，
紫外光灯老化试验 672h 后，PA66 材料的拉伸强度降低了 8.61%，冲击强度降低了 14.55%，紫外光老化速率大于氙灯老化速率。
PA66 材料在使用过程中应避免光照直射，防止材料力学性能下降。
关键词 ： PA66 ；拉伸强度 ；冲击强度 ；老化试验
中图分类号 ： TQ323.6 文章编号 ： 1009-797X(2025)09-0052-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.09.011

1 前言 表 1 PA66 混合粒子主要成分
PA66 俗称尼龙 -66，一般指聚己二酰己二胺， 名称 PA66 玻纤 润滑剂 阻燃剂 抗氧化剂
质量比 /% 74 25 0.5 0.3 0.2
是一种高分子化合物，属于脂肪族聚酰胺纤维。在加
拉伸试验样条按《GB/T 1040.2—2006 塑料拉伸
工过程中加入不同类型的添加剂可提升材料的耐磨、
性能的测定第 2 部分 ：模塑和挤塑塑料》试验条件中
耐候、阻燃和绝缘等材料特性，因此 PA66 可被加工
为各种机械和电气零部件。由于其化学成分的差异， 要求制备成 1A 型试样，如图 1 所示。
PA66 不同于常规金属材料具有固定的性能参数，材料
在老化过程中的性能变化规律也难以评价 [1~6] 。本文
以某单位模压生产的 PA66 标准样条为研究对象，探
索在氙灯老化和紫外光老化条件下材料性能变化的规
律，为材料老化试验方法的选取提供帮助。
图 1 标准拉伸样条
2 生产加工 简支梁冲击试验样条按《GB/T 1043.1—2008 塑
2.1 主要原料 料简支梁冲击性能的测定 第 1 部分 ：非仪器化冲击试
某公司市售的 PA66 原料、阻燃剂、玻纤、抗氧 验》试验条件中要求制备 1 型试样，无缺口，如表 2
化剂和润滑剂。 所示。
2.2 主要设备及仪器 将制备好的塑料颗粒按图 1 图 2 所示尺寸要求注
电热鼓风干燥箱、双螺杆挤出机、万能材料试验 塑成标准尺寸样条，再次放于 120 ℃干燥箱烘干 8h
机、缺口制样机、气候模拟试验箱、氙灯老化试验箱、 后待用。
紫外光老化试验箱等。
2.3 试样制备 3 试验方法
将 PA66 原料放入干燥箱中进行烘干处理，温度
120 ℃，烘干 8 h 后按表 1 比例将各添加剂加入混合 作者简介 ：闫明（1993-），男，学士，工程师，主要从事
机中进行混合、造粒，得到本次研究使用的塑料粒 金属材料理化性能检测、失效分析工作。
子。

9
·52· 第 51 卷 第 期
