Page 41 - 《橡塑智造与节能环保》2025年11期
P. 41
技术与装备
附性具有影响。
由于两种添加剂均为聚烯烃，未经表面预处理无
法与液态硅橡胶建立黏合，因此黏合力下降是可理解
的。此外，对于添加了GAHD的PAB26，通过DSC分
析可以确定存在不相容性，因为在约126 ℃处测得额
外的熔融信号（见图8）。这表明存在混合现象。因
此，在表面添加剂区域无法形成黏合，导致黏合强度

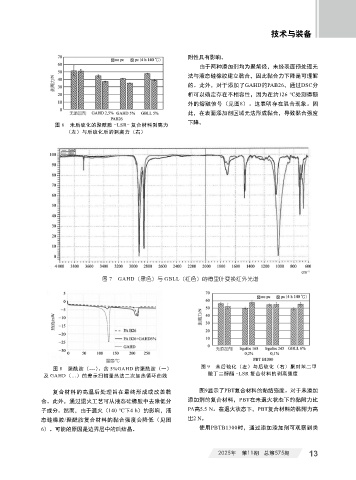

图 6 未后硫化的聚酰胺 -LSR- 复合材料剥离力 下降。
（左）与后硫化后的剥离力（右）
图 7 GAHD（黑色）与 GBLL（红色）的傅里叶变换红外光谱
图 8 聚酰胺（---）、含 5%GAHD 的聚酰胺（一） 图 9 未后硫化（左）与后硫化（右）聚对苯二甲
及 GAHD（…）的差示扫描量热法二次加热循环曲线 酸丁二醇酯 -LSR 复合材料的剥离强度
复合材料的高温后处理旨在最终形成或改善黏 图9显示了PBT复合材料的黏结强度。对于未添加
合。此外，通过退火工艺可从液态硅橡胶中去除低分 添加剂的复合材料，PBT在未退火状态下的黏附力比
子成分。然而，由于退火（140 ℃下4 h）的影响，液 PA高5.5 N。在退火状态下，PBT复合材料的黏附力高
态硅橡胶/聚酰胺复合材料的黏合强度会降低（见图 出2 N。
6）。可能的原因是边界层中的后结晶。 使用PBTB1300时，通过添加添加剂可观察到类
2025年 第11期 总第575期 13
