Page 40 - 《橡塑智造与节能环保》2025年11期

技术与装备

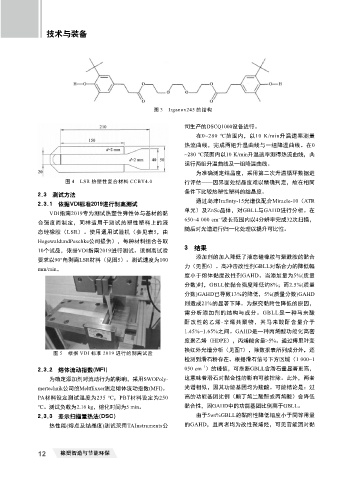

图 3 Irganox245 的结构

司生产的DSCQ1000设备进行。
在0~280 ℃范围内，以10 K/min升温速率测量
热流曲线，完成两组升温曲线与一组降温曲线。在0

~280 ℃范围内以10 K/min升温速率测得热流曲线，共
运行两组升温曲线及一组降温曲线。
为准确测定结晶度，采用第二次升温循环数据进
图 4 LSR 热塑性复合材料 CCBY4.0 行评估——因界面处结晶度难以精确判定，故在相同

条件下比较热塑性塑料的结晶度。
2.3 测试方法
通过岛津Irafinty-15光谱仪配合Miracle-10（ATR
2.3.1 依据VDI标准2019进行剥离测试
单元）及ZnSe晶体，对GBLL与GAHD进行分析。在
VDI指南2019专为测试热塑性弹性体与基材的黏
650~4 000 cm⁻¹波长范围内以4分辨率完成32次扫描，
合强度而制定，同样适用于测试热塑性塑料上的液
随后对光谱进行归一化处理以提升可比性。
态硅橡胶（LSR）。使用通用试验机（参见表5，由
HegewaldundPeschke公司提供），每种材料组合各取
3 结果
10个试品，依据VDI指南2019进行测试。该剥离试验
要求以90°角剥离LSR材料（见图5）。测试速度为100 添加剂的加入降低了液态硅橡胶与聚酰胺的黏合
力（见图6）。高冲击改性剂GBLL对黏合力的降低幅
mm/min。
度小于熔体黏度改性剂GAHD。当添加量为5%(质量
分数)时，GBLL使黏合强度降低约8%；而2.5%(质量
分数)GAHD已导致13%的降低，5%(质量分数)GAHD

则造成21%的显著下降。为探究黏附性降低的原因，
需分析添加剂的结构与成分。GBLL是一种马来酸
酐改性的乙烯-辛烯共聚物，其马来酸酐含量介于
1.45%~1.65%之间。GAHD是一种丙烯酸功能化高密
度聚乙烯（HDPE），丙烯酸含量>5%。通过傅里叶变
换红外光谱分析（见图7），除数据表所列成分外，还
图 5 根据 VDI 标准 2019 进行的剥离试验
检测到滑石粉存在。根据滑石信号下方区域（1 000~1
-1
2.3.2 熔体流动指数(MFI) 050 cm ）的峰值，可推断GBLL含滑石量显著更高，
为确定添加剂对流动行为的影响，采用SWOPoly- 这意味着滑石对黏合性的影响可被排除。此外，两者
mertechnik公司的Meltflixxer测定熔体流动指数(MFI)。 光谱相似，因其功能基团均为羧酸。可能结论是：过
PA材料设定测试温度为235 ℃，PBT材料设定为250 高的功能基团比例（顺丁烯二酸酐或丙烯酸）会降低
℃。测试负载为2.16 kg，熔化时间为5 min。 黏合性，因GAHD中的功能基团比例高于GBLL。
2.3.3 差示扫描量热法(DSC) 由于5wt%GBLL的黏附性降低幅度小于同等用量
热性能(熔点及结晶度)测试采用TAInstruments公 的GAHD，且两者均为改性聚烯烃，可见官能团对黏

12 橡塑智造与节能环保
