Page 39 - 《橡塑智造与节能环保》2025年11期

技术与装备

在聚酰胺的抗冲击改性剂中，接枝聚烯烃类不仅能提 Irgafos168属于亚磷酸酯类，因此是过氧化氢分解剂。
升抗冲击性能，还能额外改善聚酰胺的流动性，因此 而Irganox245则属于立体位阻酚类，因此归入氢供体
兼具润滑剂的功能。由于不含润滑剂的聚酰胺在脱模 类。
过程中会承受极高的应力，润滑剂的添加始终不可或
缺。润滑剂的加入能够降低内外摩擦，调节熔体流变
特性，从而有效减少材料损伤。
添加剂的加入会改变热塑性塑料的形态，具体
取决于添加剂的类型。这包括结晶度、官能团以及
表面质量。根据黏附机制的不同，这可能影响其与
其他材料的黏附性。硅橡胶复合材料与热塑性塑料
之间存在两种可能的黏附机制：化学键合与互穿网
络（IPN）。目前尚未最终明确具体涉及何种黏附机
制。在第一种机制中，假设复合材料组分之间形成化
学键从而产生黏附。在IPN机制中，一种组分向另一

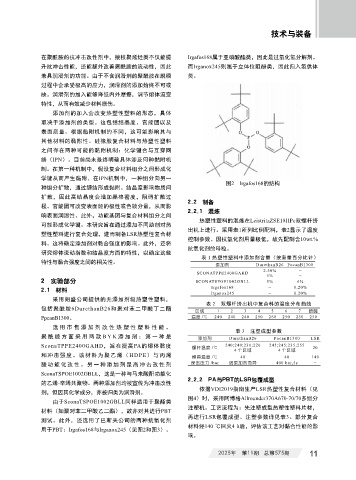

图2 Irgafos168的结构
种组分扩散，通过缠结形成黏附。结晶度影响物质间
扩散，因此高结晶度会增加晶格密度，阻碍扩散过
2.2 制备
程。官能团可改变表面能的极性或色散分量，从而影
2.2.1 混炼
响表面润湿性。此外，功能基团与复合材料组分之间
热塑性塑料的混炼在LeistritzZSE18HPe双螺杆挤
可能形成化学键。本研究旨在通过添加不同助剂对热
出机上进行。采用表1所列比例配料，表2显示了温度
塑性塑料进行复合处理，进而制备LSR热塑性复合材
控制参数。因抗氧化剂用量极低，故先配制含10wt.%
料。这将确定添加剂对黏合强度的影响。此外，还将
抗氧化剂的母粒。
研究熔体流动指数和结晶度方面的特性，以确定这些
表 1 热塑性塑料中添加剂含量（按重量百分比计）
特性与黏合强度之间的相关性。 添加剂 DurethanB26 PocanB1300
2.50% -
SCONATPPE2400GAHD
5% -
2 实验部分 SCONATSPOE1002GBLL 5% 6%
Irgafos168 - 0.20%
2.1 材料
Irganox245 - 0.20%
采用朗盛公司提供的无添加剂级热塑性塑料，
表 2 双螺杆挤出机中复合料的温度分布曲线
包括聚酰胺6DurethanB26和聚对苯二甲酸丁二酯 区域 1 2 3 4 5 6 7 喷嘴
PpcanB1300。 温度 /℃ 240 240 240 250 260 250 250 250
选用市售添加剂改性热塑性塑料性能。
表 3 注塑成型参数
聚酰胺方面采用两款 BYK 添加剂：第一种是 添加剂 DurethanB26 PocanB1300 LSR
SconaTPPE2400GAHD，旨在提高PA的熔体黏度 螺杆温度 /℃ 240;240;230;220 245;245;235;255 20
4 个区域 4 个区域
和冲击强度。该材料为聚乙烯（HDPE）与丙烯 模具温度 /℃ 40 40 140
酸功能化改性。另一种添加剂是高冲击改性剂 保压压力 /bar 因添加剂而异 400 bar,5s −
SconaTSPOE1002GBLL，这是一种与马来酸酐功能化
2.2.2 PA与PBT的LSR包覆成型
的乙烯-辛烯共聚物。两种添加剂均被宣传为冲击改性
依据VDI2019指南生产LSR热塑性复合材料（见
剂，但因其化学成分，亦被归类为润滑剂。
图4）时，采用阿博格Allrounder370A670-70/70多组分
由于SconaTSPOE1002GBLL同样适用于聚酯类
材料（如聚对苯二甲酸乙二酯），故亦对其进行PBT 注塑机。工艺流程为：先注塑成型热塑性塑料片材，
再进行LSR包覆成型。注塑参数详见表3。部分复合
测试。此外，还选用了巴斯夫公司的两种抗氧化剂
材料经140 ℃回火4 h后，评估该工艺对黏合性能的影
用于PBT：Irgafos168与Irganox245（见图2和图3）。
响。

2025年 第11期 总第575期 11
