Page 37 - 《橡塑智造与节能环保》2025年11期

综述与专论

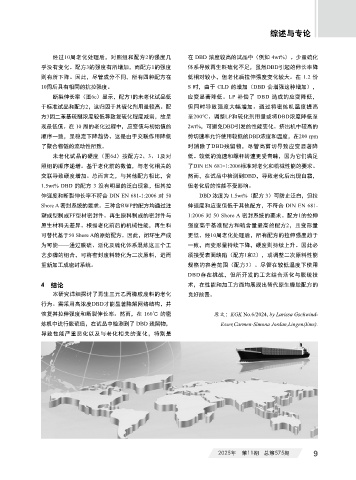

经过10周老化处理后，对照组和配方2的强度几 在 DBD 浓度较高的试品中（例如 4wt%）。少量硫化
乎没有变化。配方3的强度有所增加，而配方1的强度 体系导致再生料硫化不足，虽然DBD引起的伸长率降
则有所下降。因此，尽管成分不同，所有四种配方在 低相对较小，但老化后拉伸强度变化较大。在 1.2 份
10周后具有相同的抗拉强度。 S 时，由于 CLD 的增加（DBD 会增强这种增加），
断裂伸长率（图6c）显示，配方1的未老化试品低 应变显著降低。LP 补偿了 DBD 造成的应变降低，
于标准试品和配方2，这归因于其硫化剂用量较高。配 但同时导致强度大幅增加。通过将密炼机温度提高
方3因二苯基硫醚浓度较低导致复硫化程度减弱，故呈 至200℃、调整LP和硫化剂用量或将DBD浓度降低至

现最低值。在 10 周的老化过程中，应变值与初始值的 2wt%，可避免DBD引发的性能变化。挤出机中较高的
顺序一致，呈稳定下降趋势。这是由于交联作用降低 剪切速率允许使用较低的DBD浓度和温度，在200 rpm
了聚合物链的流动性所致。 时消除了DBD残留物，尽管高剪切导致应变显著降
未老化试品的硬度（图6d）按配方2、3、1及对 低。较低的流速和螺杆转速更受青睐，因为它们满足
照组的顺序递增。基于老化前的数值，与老化相关的 了DIN EN 681-1:2006标准对老化和机械性能的要求。
交联导致硬度增加。总而言之，与其他配方相比，含 然而，在试品中检测到DBD，导致老化后出现白霜，
1.5wt% DBD 的配方 3 没有明显的泛白现象，但其拉 但老化后的性能不受影响。
伸强度和断裂伸长率不符合 DIN EN 681-1:2006 对 50 DBD 浓度为 1.5wt%（配方 3）可防止泛白，但拉

Shore A 密封系统的要求。三种含RWP的配方均通过注 伸强度和应变值低于其他配方，不符合 DIN EN 681-
塑成型制成FF型材密封件。再生原料制成的密封件与 1:2006 对 50 Shore A 密封系统的要求。配方1的拉伸
原生材料无差异。根据老化前后的机械性能，再生料 强度高于基准配方和硫含量最高的配方2，且变形量
可替代基于50 Shore A的原始配方。因此，闭环生产成 更低。经10周老化处理后，所有配方的拉伸强度趋于
为可能——通过脱硫、活化及硫化体系混炼这三个工 一致，而变形量持续下降，硬度则持续上升。因此必
艺步骤的组合，可将密封废料转化为二次原料，进而 须接受表面缺陷（配方1和2），或调整二次原料性能
重新加工成密封系统。 规格的容差范围（配方3）。尽管在较低温度下使用
DBD存在挑战，但所开发的工艺结合活化与脱硫技

4 结论 术，在性能和加工方面均展现出替代原生橡胶配方的
本研究详细探讨了再生三元乙丙橡胶废料的老化 良好前景。
行为。需采用高浓度DBD才能显著降解网络结构，并
恢复其拉伸强度和断裂伸长率。然而，在 160℃ 的密 原文：KGK No.6/2024, by Larissa Gschwind-
炼机中进行脱硫后，在试品中检测到了 DBD 残留物， Esser,Carmen-Simona Jordan,Lingen(Ems).
导致性能严重恶化以及与老化相关的变化，特别是

2025年 第11期 总第575期 9
