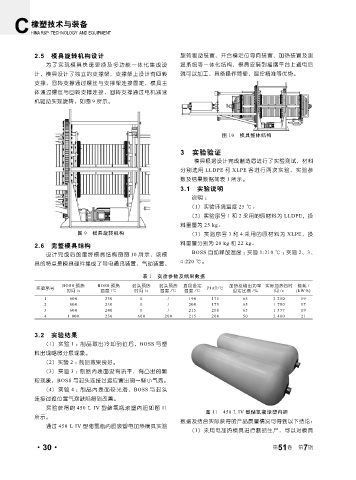

Page 74 - 《橡塑技术与装备》2025年7期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

2.5 模具旋转机构设计 旋转驱动装置、开合模定位导向装置、加热装置及测
为了实现模具快速更换及多功能一体化集成设 温系统等一体化结构，模具安装到摇摆平台上通电后
计，模具设计了独立的支撑架，支撑架上设计有回转 就可以加工，具备操作简便，温控精准等优势。
支撑，回转支撑通过螺丝与支撑架连接固定，模具主
体通过螺丝与回转支撑连接，回转支撑通过电机减速
机驱动实现旋转，如图 9 所示。

图 10 模具整体结构

3 实验验证
模具根据设计完成制造后进行了实验测试，材料
分别选用 LLDPE 和 XLPE 各进行两次实验，实验参
数及结果数据如表 1 所示。
3.1 实验说明
说明 ：
（1）实验环境温度 25 ℃。
（2）实验序号 1 和 2 采用的原材料为 LLDPE，投
料重量为 25 kg。
图 9 模具旋转机构 （3）实验序号 3 和 4 采用的原材料为 XLPE，投
2.6 完整模具结构 料重量分别为 20 kg 和 22 kg。
设计完成后的最终模具结构图图 10 所示，该模 BOSS 自动释放温度 ：实验 1:210 ℃ ；实验 2、3、
4:220 ℃。
具的特点是模具硬件集成了导电通讯装置、气动装置、
表 1 实验参数及结果数据
BOSS 预热 BOSS 预热 封头预热 封头预热 直段设定 加热丝输出功率 实际加热总时 能耗 /
实验序号 PIAT/℃ .
时间 /s 温度 /℃ 时间 /s 温度 /℃ 温度 /℃ 设定比例 /% 间 /s (kW h)
1 600 230 0 / 190 175 65 2 250 19
2 600 230 0 / 200 175 65 1 780 17
3 600 240 0 / 215 208 65 1 377 19
4 1 000 230 600 200 215 208 50 2 400 21

3.2 实验结果
（1）实验 1 ：制品取出冷却到位后，BOSS 与塑
料出现略微分层现象。
（2）实验 2 ：制品效果良好。
（3）实验 3 ：制品内表面没有流平，有凸出的颗
粒现象，BOSS 与封头连接过渡位置出现一些小气泡。
（4）实验 4 ：制品内表面较光滑，BOSS 与封头
连接过渡位置气泡缺陷得到改善。
实验获得的 450 L IV 型储氢瓶滚塑内胆如图 11
图 11 450 L IV 型储氢瓶滚塑内胆
所示。
数据及结合实际获得的产品质量情况可得到以下结论：
通过 450 L IV 型储氢瓶内胆滚塑电加热模具实验
（1）采用电加热模具进行制品生产，可以对模具

7
·30· 第 51 卷 第 期
