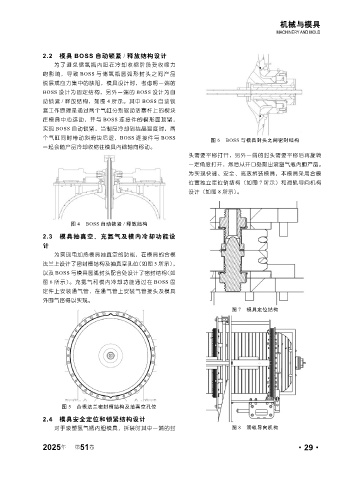

机械与模具
MACHINERY AND MOLD
2.2 模具 BOSS 自动锁紧 / 释放结构设计
为了避免储氢瓶内胆在冷却收缩阶段受收缩力
的 影响， 导 致 BOSS 与 储氢 瓶 圆弧 形封 头 之间 产 品
脱层或应力集中的缺陷，模具设计时，考虑将一端的
BOSS 设计为固定结构，另外一端的 BOSS 设计为自
动锁紧 / 释放结构，如图 4 所示。其中 BOSS 自动锁
紧工作原理是通过两个气缸分别驱动活塞杆上的楔块
往模具中心运动，并与 BOSS 连接件的楔形面顶紧，
实现 BOSS 自动锁紧，当制品冷却到结晶温度时，两
个气缸同时带动斜滑块后退，BOSS 连接件与 BOSS
图 6 BOSS 与模具封头之间密封结构
一起会随产品冷却收缩往模具内做轴向移动。
头需要平移打开，另外一端的封头需要平移后再旋转
一定角度打开，然后从开口处取出滚塑气瓶内胆产品。
为实现快速、安全、高效拆装模具，本模具采用合模
位置独立定位销结构（如图 7 所示）和滑轨导向机构
设计（如图 8 所示）。
图 4 BOSS 自动锁紧 / 释放结构
2.3 模具抽真空、充氮气及模内冷却功能设
计
为实现电加热模具抽真空的功能，在模具的合模
法兰上设计了密封槽结构及抽真空孔位（如图 5 所示），
以及 BOSS 与模具圆弧封头配合处设计了密封结构（如
图 6 所示）。充氮气和模内冷却功能通过在 BOSS 固
定件上安装通气管，在通气管上安装气管接头及模具
外围气路得以实现。
图 7 模具定位结构
图 5 合模法兰密封槽结构及抽真空孔位
2.4 模具安全定位和锁紧结构设计
对于滚塑氢气瓶内胆模具，拆装时其中一端的封 图 8 滑轨导向机构
