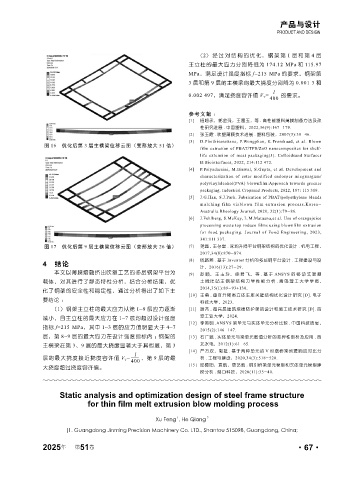

产品与设计
                                                                                                PRODUCT AND DESIGN



                                                                     (2)经过对结构的优化,钢架第 1 层和第 4 层
                                                                  主立柱的最大应力分别降低为 174.12  MPa 和 115.97
                                                                  MPa,满足设计强度指标 f=215  MPa 的要求,钢架第
                                                                  3 层和第 9 层的主横梁的最大挠度分别降为 0.001 3 和
                                                                                               l
                                                                  0.002 497,满足挠度容许值 V T =     400  的要求。


                                                                  参考文献 :
                                                                  [1]   杨超永,郭金强,王富玉,等 . 高性能塑料薄膜制备方法及改
                                                                      性研究进展 . 中国塑料,2022,36(9):167-179.
                                                                  [2]   张玉霞 . 吹塑薄膜技术进展 . 塑料包装,2007(3):38-46.
                                                                  [3]   D.Phothisarattana, P.Wongphan, K.Promhuad, et al. Blown
                图 16 优化后第 3 层主横梁位移云图(变形放大 51 倍)
                                                                      film extrusion of PBAT/TPS/ZnO nanocomposites for shelf-
                                                                      life extension of meat packaging[J]. Colloidsand Surfaces
                                                                      B:Biointerfaces, 2022, 214:112 472.
                                                                  [4]   P.Priyadarsini, M.Biswal, S.Gupta, et al. Development and
                                                                      characterization of ester modified endosper micguargum/
                                                                      polyvinylalcohol(PVA)  blownfilm:Approach  towards greener
                                                                      packaging. Industrial Cropsand Products, 2022, 187: 115 319.
                                                                  [5]   J.G.Han, S.J.Park. Fabrication of PBAT/polyethylene blends
                                                                      mulching  film  viablown  film  extrusion  process.Korea-
                                                                      Australia Rheology Journal, 2020, 32(1):79-86.
                                                                  [6]   J.Fehlberg, S.McKay, L.M.Matuana,et al. Use of orangejuice
                                                                      processing waste top roduce films using blownfilm extrusion
                                                                      for food packaging. Journal of Food Engineering, 2023,
                                                                      341:111 337.
                图 17 优化后第 9 层主横梁位移云图(变形放大 26 倍)                   [7]   尧晶,王存堂 . 泳池升降平台钢架结构的优化设计 . 机电工程,
                                                                      2017,34(8):870-874.
                                                                  [8]   钱路燕 . 基于 Inventor 分析的多层钢平台设计 . 工程建设与设
                4 结论                                                  计,2016(13):27-29.
                    本文以薄膜熔融挤出吹塑工艺的多层钢架平台为                         [9]   赵 顺, 王玉 玲,徐 君飞, 等 . 基 于 ANSYS 的 移动 式混凝
                载体,对其进行了静态特性分析,结合分析结果,优                               土搅拌站主钢架结构力学性能分析 . 青岛理工大学学报,
                                                                      2014,35(1):89-93+130.
                化了钢架的安全性和稳定性,通过分析得出了如下主
                                                                  [10]  王勇 . 垂直升降类立体车库关键结构优化设计研究 [D]. 电子
                要结论 :                                                 科技大学,2023.
                   (1)钢架主立柱的最大应力从第 1~9 层应力逐渐                      [11]  谢茜 . 超高层建筑塔楼防护架的设计和施工技术研究 [D]. 西
                                                                      安工业大学,2024.
                减小,且主立柱的最大应力在 1~7 层均超过设计强度
                                                                  [12]  李英明 .ANSYS 梁单元与实体单元分析比较 . 中国科技信息,
                指标 f=215  MPa,其中 1~3 层的应力值明显大于 4~7
                                                                      2015(2):146-147.
                层,第 8~9 层的最大应力在设计强度指标内 ;钢架的                       [13]  石广斌 . 实体单元与梁单元数值分析的差异性剖析及应用 . 西
                主横梁在第 3、9 层的最大挠度显著大于其他层,第 3                           北水电,2012(1):61-65.
                                                                  [14]  严万双,郭挺 . 基于两种单元的 V 形墩桥梁地震响应对比分
                                               l
                层的最大挠度接近挠度容许值 V T =               ,第 9 层的最            析 . 工程与建设,2020,34(3):518-520.
                                              400
                                                                  [15]  邱德阳,袁航,唐艺航 . 钢引桥梁单元模型和实体单元模型建
                大挠度超过挠度容许值。
                                                                      模分析 . 港口科技,2020(11):35-40.

                      Static analysis and optimization design of steel frame structure
                               for thin film melt extrusion blow molding process

                                                       Xu Feng , He Qiang  2
                                                               1
                        (1. Guangdong Jinming Precision Machinery Co. LTD., Shantou 515098, Guangdong, China;
