                                                                  度超过挠度容许值,如图 10、图 11 所示,第 3、9 层
                                                                  的主横梁的最大挠度显著大于其他层,通过对钢架主
                                                                  要受力结构的分析,发现这是因为这两层的主横梁上
                                                                  受力过大而且横梁下没有柱子支撑。第 3 层主横梁的
                                                                  最大应力值超过设计强度指标 f=215  MPa,这是因为
                                                                  这一层的主横梁变形过大导致应力集中。
                                                                          表 4 主横梁的最大挠度和最大应力
                                                                      层数    主横梁最大挠度         主横梁最大应力 /MPa
                                                                       1       0.0004 2          155.86
                                                                       2       0.0011 1          154.97
                                                                       3       0.0024 1          327.45
                                                                       4       0.0006 9          101.73
                                                                       5       0.0013 9          143.16
                                                                       6       0.0010 2          87.405

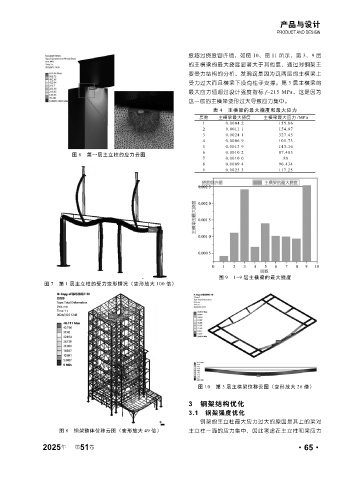

                          图 6 第一层主立柱的应力云图
                                                                       7       0.0010 0            88
                                                                       8       0.0009 4          90.434
                                                                       9       0.0025 3          117.25





















                                                                            图 9 1~9 层主横梁的最大挠度
                图 7 第 1 层主立柱的受力变形情况(变形放大 100 倍)




















                                                                     图 10 第 3 层主横梁位移云图(变形放大 26 倍)


                                                                  3 钢架结构优化
                                                                  3.1 钢架强度优化
                                                                      钢架的主立柱最大应力过大的原因是其上的梁对
                     图 8 钢架整体位移云图(变形放大 49 倍)                      主立柱一面的应力集中,因此考虑在主立柱和梁应力
