橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
轮胎进入输送带 PCI爪缩 PCI卸胎转出 PCI卸胎升
硫化程序结束 卸胎转出 卸胎降 PCI爪伸
加力油缸泄压 装胎转入 装胎转入PCI PCI卸胎降
锁环松锁 装胎降 装胎降 PCI卸胎转入
开模 一次定型 装胎爪缩 横梁升
开模暂停 装胎爪缩 卸胎升 PCI松锁
开模到上极限 装胎升 卸胎转出 绿位轮胎放气
安全销闭锁 装胎转出 卸胎升 PCI横梁降
下环升降 安全销松锁 PCI横梁降 PCI翻转
卸胎定型 合模 PCI松锁 硫化程序开始
卸胎转入 合模暂停 黄位轮胎充气 装胎降
卸胎降 二次定型 PCI横梁升 装胎爪伸
卸胎爪张开 合模到下限位 装胎升
上环升 锁环闭
卸胎升（带胎） 加力油缸加压

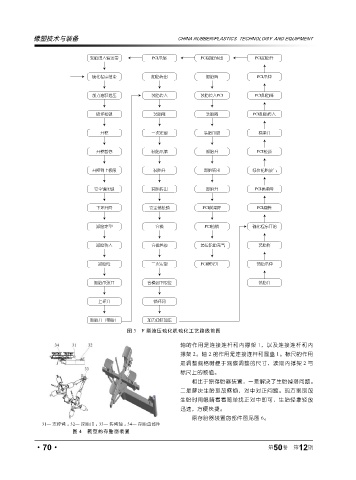

图 3 F 型液压硫化机硫化工艺路线简图
轴的作用是连接连杆和内撑架 1，以及连接连杆和内
撑架 2。轴 2 的作用是连接连杆和圆盘 1。标尺的作用
是调整规格时便于观察调整的尺寸，读取内撑架 2 与
标尺上的数值。
相比于原存胎器装置，一是解决了生胎掉落问题。
二是解决生胎取放麻烦，对中对正问题。现方案取放
生胎时用眼睛看看简单找正对中即可，生胎轻拿轻放
迅速，方便快捷。
原存胎器装置的部件图见图 6。
31— 支撑臂 ； 32— 探胎爪 ； 33— 转臂轴 ； 34— 存胎盘部件
图 4 新型的存胎器装置
