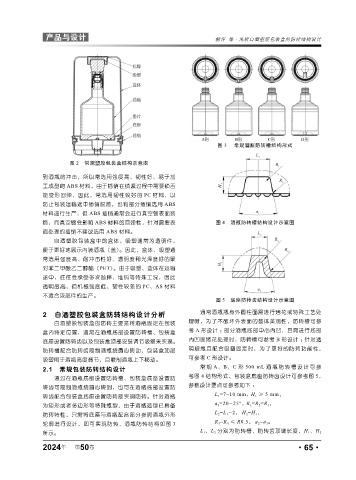

产品与设计 柳洋 等·浅析白酒塑胶包装盒的防转结构设计

图 3 常规酒瓶防转槽结构形式

图 2 常规塑胶包装盒结构示意图

到酒瓶的冲击，所以常选用强度高、韧性好、易于加
工成型的 ABS 材料，由于插销在锁紧过程中需要锁舌
能变形回弹，因此，常选用韧性较好的 PC 材料，以
防止包装运输途中插销脱落，也有部分插销选用 ABS
材料进行生产，但 ABS 插销通常会进行真空镀表面装
饰，而真空镀会影响 ABS 材料的回弹性，针对需要表 图 4 酒瓶防转槽结构设计示意图
面处理的插销不建议选用 ABS 材料。
白酒塑胶包装盒中的盒体、吸塑通常为透明件，
便于更好地展示内装酒瓶（盖）。因此，盒体、吸塑通
常选用强度高、耐冲击性好、透明度和光泽度好的聚
对苯二甲酸乙二醇酯（PET）。由于吸塑、盒体在运输
途中，往往会承受多次抛摔、堆码等特殊工况，因此
透明度高，但机械强度低、韧性较差的 PC、AS 材料
不适合该部件的生产。
图 5 底座防转齿结构设计示意图

2 白酒塑胶包装盒防转结构设计分析 通常酒瓶瓶身外圆柱面需进行烤花或特殊工艺处
白酒塑胶包装盒的防转主要是将酒瓶固定在包装 理时，为了不破坏外表面的整体美观性，防转槽可参
考 A 形设计 ；部分酒瓶底部中心内凹，且需进行底部
盒内特定位置，通常在酒瓶底部设置防转槽、包装盒
底座设置防转齿以及包装盒顶部安装调节吸塑来实现。 内凹面烤花处理时，防转槽可参考 B 形设计 ；针对透
防转槽配合防转齿限制酒瓶绕圆心转动，包装盒顶部 明玻瓶且配合吸塑固定时，为了更好的防转功能性，
可参考 C 形设计。
吸塑用于酒瓶高度调节，且限制酒瓶上下移动。
2.1 常规包装防转结构设计 常规 A、B、C 形 500 mL 酒瓶防转槽设计可参
通过在酒瓶底部设置防转槽、包装盒底座设置防 考图 4 结构形式、包装盒底座防转齿设计可参考图 5，
转齿可限制酒瓶绕圆心转到，也可在酒瓶底部设置防 参数设计要点可参考如下 ：
L 1 =7~10 mm， H 1 ≥ 5 mm，
转齿配合包装盒底座设置防转筋实现防转。针对酒瓶
a 1 =20-25°， R 1 =R 2 =R 1 ，
为矩形或者多边形等特殊瓶型，由于酒瓶造型已具备
L 2 =L 1 -2， H 2 =H 1 ，
防转特性，只需将底座与酒瓶配合部分参照酒瓶外形
轮廓进行设计，即可实现防转，酒瓶防转结构如图 3 R 3 =R 4 ≤ R0.5， a 2 =a 1 。
所示。 L 1 、L 2 分别为防转槽、防转齿顶端长度，H 1 、H 2
