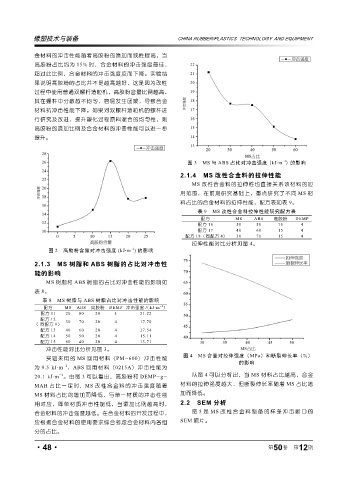

Page 100 - 《橡塑技术与装备》2024年12期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

金材料的冲击性能随着高胶粉的添加而线性提高，当
高胶粉占比约为 15% 时，合金材料的冲击强度最佳，
超过此比例，合金材料的冲击强度反而下降。实验结
果说明高胶粉的占比并不是越高越好，这是因为改性
过程中使用普通双螺杆造粒机，高胶粉含量比例越高，
其在螺杆中分散越不均匀，容易发生团聚，导致合金
材料抗冲击性能下降。如果对双螺杆造粒机的螺杆进
行研究及改进，提升塑化过程原料混合的均匀性，则
高胶粉的添加比例及合金材料的冲击性能可以进一步
提升。

-2
图 3 MS 与 ABS 占比对冲击强度 (kJ . m ) 的影响
2.1.4 MS 改性合金料的拉伸性能
MS 改性合金料的拉伸性也直接关系该材料的应
用范围，在前期研究基础上，重点研究了不同 MS 材
料占比的合金材料的拉伸性能，配方表如表 9。
表 9 MS 改性合金料拉伸性能研究配方表
配方 MS ABS 高胶粉 DEMP
配方 16 50 50 15 4
配方 17 40 60 15 4
配方 18（同配方 4） 30 70 15 4
拉伸性能对比分析见图 4。
-2
图 2 高胶粉含量对冲击强度 (kJ . m ) 的影响
2.1.3 MS 树脂和 ABS 树脂的占比对冲击性
能的影响
MS 树脂和 ABS 树脂的占比对冲击性能的影响如
表 8。
表 8 MS 树脂与 ABS 树脂占比对冲击性能的影响
-2
配方 MS ABS 高胶粉 DEMP 冲击强度 /(kJ·m )
配方 11 20 80 20 4 21.22
配方 12
( 同配方 9) 30 70 20 4 17.70
配方 13 40 60 20 4 17.54
配方 14 50 50 20 4 15.11
配方 15 60 40 20 4 13.71
冲击性能对比分析见图 3。
图 4 MS 含量对拉伸强度（MPa）和断裂伸长率（%）
实验采用的 MS 回用材料（PM-600）冲击性能
的影响
-2
为 9.5 kJ . m ，ABS 回用材料（0215A）冲击性能为
-2
20.1 kJ . m 。由图 3 可以看出，高胶粉和 DEMP-g- 从图 4 可以分析出，当 MS 材料占比越高，合金
MAH 占比一定时，MS 改性合金料的冲击强度随着 材料的拉伸强度越大，但断裂伸长率随着 MS 占比增
MS 材料占比的增加而降低，与单一材质的冲击性能 加而降低。
相对应，即单材质冲击性能低，当添加比例越高时， 2.2 SEM 分析
合金材料的冲击强度越低。在合金材料的开发过程中， 图 5 是 MS 改性合金料制备的样条冲击断口的
应根据合金材料的使用要求综合考虑合金材料内各组 SEM 照片。

分的占比。
·48· 第 50 卷 第 12 期
