Page 96 - 《橡塑技术与装备》2024年12期
P. 96
橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
g/10 min 下降到 1.96 g/10 min，下降幅度最小。 rPS 改性材料脆断面的扫描电镜照片。图 5(a) 中 rPS
整个断面平整光滑，相均一，表面部分呈薄薄的起皮
状，显示脆性断裂 [10] 。图 5(b) 中的断面由图 5(a) 的
光滑脆性断面转变为粗糙的蜂窝断面，高胶粉呈现球
状或椭球状均匀分布在 rPS 连续相中。两项结合界面
较清晰，高胶粉颗粒与基体未能形成强的界面结合，
相界面无法有效吸收和分散冲击能量，高胶粉增韧体
系效果不理想。
图 5(c) 中 rPS/40% SBS 脆断面呈现波纹状，有
韧窝出现，断面平台数量较多，实现了充分的脆韧转
变，相对高胶粉增韧体系，SBS 相与 rPS 相显示了充
分的相容性，无明显的相界面，SBS 达到了增韧 rPS
的作用。图 5(d) 中脆断面亦呈现明显的波纹状，显示
图 4 增韧 rPS 改性材料熔融指数 有韧窝的韧性断裂面。相较于 SBS 增韧体系，SEBS
无论是高胶粉还是 SBS 中的丁二烯或则 SEBS 中 断面更加平整、表面无明显的凸起和凸出小点，加
氢后的 SEBS 显示出与基体更强的相容性和稳定性，
的加氢丁二烯，由于其具有橡胶性质，导致改性材料
SEBS 中 EB 链渗透到 rPS 中形成互穿网络，界面结合
的熔体流动性降低，添加量越大，流动性下降幅度越
大。 良好，相界面更加稳定，与 rPS 基体形成强的界面结
2.3 SEM 合，断吸收冲击能量的能力更强 [11] ，显示出强于 SBS
体系的增韧效果，可作为 rPS 的理想增韧剂 [12] 。

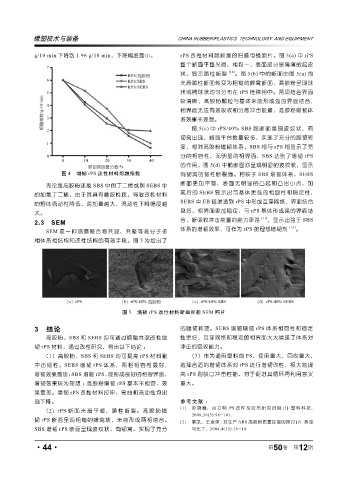

SEM 是 一 种观 察 聚 合物 共 混、 共 聚等 高 分 子多
相体系相结构和改性结构的有效手段。图 5 为给出了
图 5 增韧 rPS 改性材料断面形貌 SEM 照片
3 结论 的脆韧转变。SEBS 增韧增韧 rPS 体系相容性和稳定
高胶粉、SBS 和 SEBS 均可通过熔融共混改性增 性更好，互穿网络和稳定的相界面大大增强了体系对
韧 rPS 材料，通过改性研究，得出以下结论 ： 冲击的吸收能力。
（1）高胶粉、SBS 和 SEBS 均可提高 rPS 材料耐 （3）作为通用塑料的 PS，使用量大，回收量大，
冲击韧性。SEBS 增韧 rPS 体系，两相相容性最好， 选择合适的增韧体系对 rPS 进行增韧改性，极大地提
增韧效果最佳； SBS 增韧 rPS，能形成良好的相容界面， 高 rPS 耐缺口冲击性能，对于促进其循环再利用意义
增韧效果较为理想 ；高胶粉增韧 rPS 基本不相容，效 重大。
果最差。增韧 rPS 改性材料拉伸、弯曲和流动性均出
现下降。 参考文献 ：
[1] 孙 晓 巍， 台 立明 .PS 改 性 及 应 用 研究 进 展 [J]. 塑 料 科 技，
（2）rPS 断面光滑平整，脆性断裂。高胶粉增
2008,36(3):98-101.
韧 rPS 断面呈现粗糙的蜂窝状，未能形成两相结合。 [2] 秦凯，王淑英 . 对生产 ABS 高胶粉质量控制的探讨 [J]. 炼油
SBS 增韧 rPS 断面呈现波纹状，有韧窝，实现了充分 与化工，2004,4(15):16-18.
·44· 第 50 卷 第 12 期
