Page 95 - 《橡塑技术与装备》2024年12期

材料与配方 吴波 等·高胶粉、SBS 和 SEBS 增韧 rPS 复合材料结构与性能研究

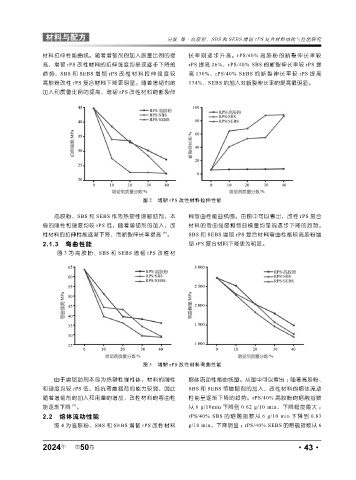

材料拉伸性能曲线。随着增韧剂的加入质量比例的提 长率则逐步升高。rPS/40% 高胶粉的断裂伸长率较
高，增韧 rPS 改性材料的拉伸强度均呈现逐步下降的 rPS 提高 26%，rPS/40% SBS 的断裂伸长率较 rPS 提
趋 势，SBS 和 SEBS 增 韧 rPS 改 性 材料 拉 伸 强 度 较 高 130%，rPS/40% SEBS 的断裂伸长率较 rPS 提高
高胶粉改性 rPS 复合材料下降更明显。随着增韧剂的 134%，SEBS 的加入对断裂伸长率的提高最明显。
加入和质量比例的提高，增韧 rPS 改性材料的断裂伸

图 2 增韧 rPS 改性材料拉伸性能

高胶粉、SBS 和 SEBS 作为热塑性增韧助剂，本 料弯曲性能曲线图。由图中可以看出，改性 rPS 复合
身的刚性和硬度均较 rPS 低，随着增韧剂的加入，改 材料的弯曲强度和弯曲模量均呈现逐步下降的趋势。
性材料的拉伸性能逐渐下降，而断裂伸长率提高 [9] 。 SBS 和 SEBS 增韧 rPS 复合材料弯曲性能较高胶粉增
2.1.3 弯曲性能 韧 rPS 复合材料下降更为明显。
图 3 为高胶粉、SBS 和 SEBS 增韧 rPS 改性材

图 3 增韧 rPS 改性材料弯曲性能

由于增韧助剂本身为热塑性弹性体，材料的刚性 熔体流动性能曲线图。从图中可以看出 ：随着高胶粉、
和硬度均较 rPS 低，抵抗弯曲载荷的能力较弱，因此 SBS 和 SEBS 等增韧剂的加入，改性材料的熔体流动
随着增韧剂的加入和用量的增加，改性材料的弯曲性 性能呈逐渐下降的趋势。rPS/40% 高胶粉的熔融指数
能逐渐下降 [9] 。 从 6 g/10min 下降到 0.62 g/10 min，下降幅度最大 ；
2.2 熔体流动性能 rPS/40% SBS 的熔融指数从 6 g/10 min 下降到 0.83
图 4 为高胶粉、SBS 和 SEBS 增韧 rPS 改性材料 g/10 min，下降明显 ； rPS/40% SEBS 的熔融指数从 6

2024 第 50 卷 ·43·
年
