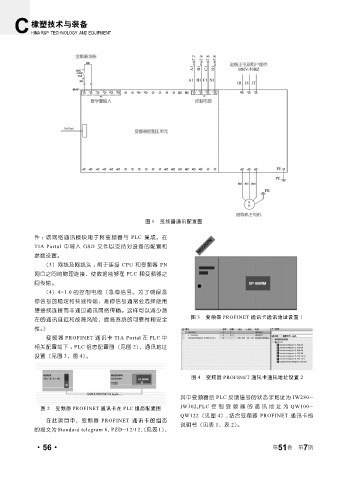

图 1 变频器通讯配置图

件 ：该网络通讯模块用于将变频器与 PLC 集成。在
TIA Portal 中导入 GSD 文件以支持对设备的配置和
参数设置。
（3）网线及网线头 ：用于连接 CPU 和变频器 PN
网口之间的物理连接，使数据能够在 PLC 和变频器之
间传输。
（4）4×1.0 的控制电缆（急停信号。为了确保急
停信号的稳定和快速传输，急停信号通常会选择使用
硬接线连接而非通过通讯网络传输。这样可以减少潜
图 3 变频器 PROFINET 通讯卡通讯地址设置 1
在的通讯延迟和故障风险，提高系统的可靠性和安全
性。）
变频器 PROFINET 通讯卡 TIA Portal 在 PLC 中
相关配置如下 ： PLC 组态配置图（见图 2），通讯地址
设置（见图 3，图 4）。

图 4 变频器 PROFINET 通讯卡通讯地址设置 2

其中变频器给 PLC 反馈信号的状态字地址为 IW280-
IW302,PLC 控制变频器的通讯地址为 QW100-
图 2 变频器 PROFINET 通讯卡在 PLC 组态配置图
QW122（见图 4）, 结合变频器 PROFINET 通讯卡的
在此项目中，变频器 PROFINET 通讯卡的组态
说明书（见表 1，表 2）。
的报文为 Standard telegram 6, PZD-12/12，（见表 1），

7
