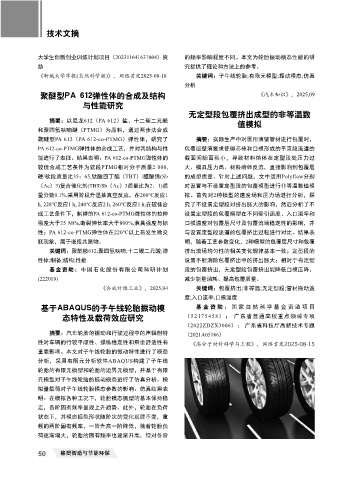

Page 82 - 《橡塑智造与节能环保》2025年8月

技术文摘

大学生创新创业训练计划项目（202311641637004）资 的频率影响程度不同。本文为轮胎振动模态性能的研
助 究提供了理论和方法上的参考。
《聊城大学学报(自然科学版)》，网络首发2025-08-18 关键词：子午线轮胎;有限元模型;振动模态;仿真
分析
聚醚型PA 612弹性体的合成及结构 《汽车知识》，2025,09
与性能研究
无定型段包覆挤出成型的非等温数
摘要：以尼龙612（PA 612）盐、十二碳二元酸 值模拟
和聚四氢呋喃醚（PTMG）为原料，通过两步法合成
聚醚型PA 612（PA 612-co-PTMG）弹性体，研究了 摘要：实际生产中对医用薄壁管材进行包覆时，
PA 612-co-PTMG弹性体的合成工艺，并对其结构与性 包覆层壁薄要求使得芯棒和口模形成的平直段流道的
能进行了表征。结果表明：PA 612-co-PTMG弹性体的 截面间隙面积小，导致材料熔体在定型段处压力过
较佳合成工艺条件为软段PTMG相对分子质量2 000, 大、模具压力高、材料熔体反流，直接影响到包覆层
硬/软段质量比35：65,钛酸四丁酯（TBT）/醋酸锑(Sb 的成型质量。针对上述问题，文中运用Polyflow分别
（Ac）3)复合催化剂(TBT/Sb（Ac）3质量比为2：1)质 对设置与不设置定型段的包覆模型进行非等温数值模
量分数0.1%,采用阶段升温抽真空反应，在200℃反应1 拟。首先对2种模型的速度场和压力场进行分析，探
h, 220℃反应1 h, 240℃反应2 h, 260℃反应1 h;在较佳合 究了不设置定型段对挤出胀大的影响，然后分析了不
成工艺条件下，制得的PA 612-co-PTMG弹性体的拉伸 设置定型段的包覆模型在不同牵引速度、入口流率和
强度大于25 MPa,断裂伸长率大于800%,兼具强度与韧 口模温度对包覆层尺寸及包覆流场稳定性的影响，并
性；PA 612-co-PTMG弹性体在220℃以上易发生微交 与设置定型段流道的包覆挤出过程进行对比。结果表
联现象，属于嵌段共聚物。 明，随着工艺参数变化，2种模型的包覆层尺寸和包覆
关键词：聚酰胺612;聚四氢呋喃;十二碳二元酸;弹 挤出流场均匀性的相关变化规律基本一致；定型段的
性体;制备;结构;性能 设置不能消除包覆挤出中的挤出胀大；相对于有定型
基金资助：中国石化股份有限公司科研计划 段的包覆挤出，无定型段包覆挤出能降低口模压降、
(222019) 减少能量消耗、提高包覆质量。
《合成纤维工业》，2025,04 关键词：包覆挤出;非等温;无定型段;管材拖动速
度;入口流率;口模温度
基于ABAQUS的子午线轮胎振动模 基金资助： 国家自然科学基金资助项目
态特性及载荷效应研究 （52175458）； 广东省普通高校重点领域专项
（2022ZDZX3006）； 广东省科技厅高新技术专题
摘要：汽车轮胎的振动和行驶过程中的声辐射特 （2021A05186）
性对车辆的行驶平顺性、操纵稳定性和乘坐舒适性有 《高分子材料科学与工程》，网络首发2025-08-15
重要影响。本文对子午线轮胎的振动特性进行了模态
分析，采用有限元分析软件ABAQUS构建了子午线
轮胎的有限元模型和轮胎的边界元模型，并基于有限
元模型对子午线轮胎的振动模态进行了仿真分析。模
拟量载荷对子午线轮胎模态参数的影响。仿真结果表
明：在模拟各种工况下，轮胎模态振型的基本保持稳
定，各阶固有频率呈现上升趋势。此外，轮胎在负荷
状态下，其模态振型形状随阶次的变化规律不变，重
频的两阶固有频率，一阶升高一阶降低，随着轮胎负
荷逐渐增大，轮胎的固有频率也逐渐升高，但对各阶

50 橡塑智造与节能环保
