综述与专论
SPECIAL AND COMPREHENSIVE REVIEW

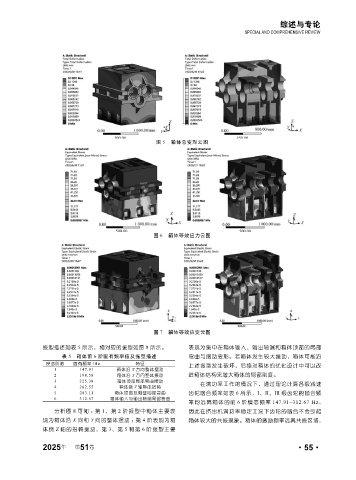

图 5 箱体总变形云图
图 6 箱体等效应力云图
图 7 箱体等效应变云图
振型描述如表 5 所示，相对应的振型如图 8 所示。 表现为集中在箱体输入、输出轴端和箱体顶部的局部
表 5 箱体前 6 阶固有频率值及振型描述 弯曲与摆动变形。若箱体发生较大振动，箱体可能沿
模态阶数 固有频率 /Hz 特征 上述振型发生破坏，后续对箱体的优化设计中可以改
1 147.91 箱体沿 X 方向整体摆动
2 198.58 箱体沿 Y 方向整体摆动 进箱体结构来增大箱体的局部刚度。
3 225.38 箱体顶部局部弯曲摆动 在满功率工作的情况下，通过理论计算各级减速
4 262.55 箱体绕 Z 轴整体扭转
5 283.11 箱体顶部及侧壁局部弯曲 齿轮啮合频率如表 6 所示，Ⅰ、Ⅱ、Ⅲ 级齿轮的啮合频
6 312.67 箱体输入与输出轴端局部弯曲
率均远离箱体的前 6 阶模态频率 147.91~312.67 Hz，
分析图 8 可知 ：第 1、第 2 阶振型中箱体主要表 因此在挤出机满功率稳定工况下齿轮的啮合不会引起
现为箱体沿 X 向和 Y 向的整体摆动 ；第 4 阶表现为箱 箱体较大的共振现象。箱体的激励频率远离共振区域，
体绕 Z 轴的扭转振动，第 3、第 5 和第 6 阶振型主要
