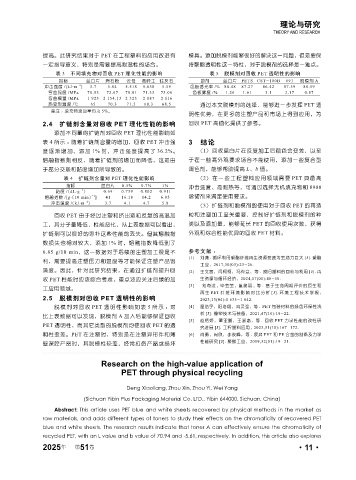

Page 55 - 《橡塑技术与装备》2025年7期

理论与研究
THEORY AND RESEARCH

提高。此研究结果对于 PET 在工程塑料的应用改进有 模具。添加脱模剂能够很好的解决这一问题，但是要保
一定指导意义，特别是需要提高耐温性的场合。 持聚酯透明性这一特性，对于脱模剂的选择是一难点。
表 3 不同填充物对回收 PET 理化性能的影响 表 5 脱模剂对回收 PET 透明性的影响
指标 蓝白片 滑石粉 云母 高岭土 硅灰石 助剂 蓝白片 PETS CST-100B 691 脱模剂 A
.
-2
冲击强度 /(kJ m ) 3.7 5.04 5.518 5.658 5.59 色板透光率 /% 88.48 87.27 86.42 87.59 88.59
弯曲强度 /MPa 70.53 72.67 78.91 71.33 73.06 色板雾度 /% 1.26 1.61 3.1 2.17 0.87
弯曲模量 /MPa 1 923 2 154.13 2 323 2 087 2 116
热变形温度 /℃ 65 70.3 71.5 68.3 68.5 通过本文脱模剂的选择，能够进一步发挥 PET 透
备注 ：填充物添加量均为 5%。
明性优势，在更多的注塑产品和市场上得到应用，为
2.4 扩链剂含量对回收 PET 理化性能的影响 回收 PET 高值化提供了参考。
添加不同量的扩链剂对回收 PET 理化性能影响如
表 4 所示 ：随着扩链剂含量的增加，回收 PET 冲击强 3 结论
度逐渐增加，添加 1% 时，冲击强度提高了 36.2%。 （1）回收蓝白片在反复加工后颜色会变差，以至
熔融指数则相反，随着扩链剂的增加而降低，这是由 于在一些高外观要求场合不能使用，添加一些复合型
于部分交联和黏度增加所导致的。 调色剂，能够帮助提高 L、b 值。
表 4 扩链剂含量对 PET 理化性能影响 （2）在一些工程塑料应用领域需要 PET 具备高
指标 蓝白片 0.5% 0.7% 1% 冲击强度、高耐热等，可通过选择无机填充物和 8900
.
-1
黏度 /(dL g ) 0.69 0.739 0.802 0.911
.
熔融指数 /[g (10 min) ] 41 16.18 14.2 6.85 增韧剂来满足使用要求。
-1
. -2
冲击强度 /(kJ m ) 3.7 4.1 4.7 5.8
（3）扩链剂和脱模剂的使用对于回收 PET 的再造
回收 PET 由于经过注塑和挤出造粒反复的高温加 粒和注塑加工至关重要，控制好扩链剂和脱模剂的种
工，其分子量降低，性能恶化，从上表数据可以看出， 类以及添加量，能够延长 PET 的回收使用次数，获得
扩链剂可以很好的弥补这些性能的丢失。但其熔融指 外观和综合性能优异的回收 PET 材料。
数损失也相对较大，添加 1% 时，熔融指数降低到了
6.85 g/10 min，这一数据对于后续的注塑加工很是不 参考文献 ：
[1] 刘潇 . 循环利用聚酯纤维再生资源变废为宝潜力巨大 [J]. 聚酯
利，需要提高注塑压力和温度等才能保证注塑产品饱
工业，2017,30(03):23-26.
满度。因此，针对此研究结果，在通过扩链剂提升回 [2] 王文茜，闫柯柯，冯传意，等 . 废旧塑料的回收与利用 [J]. 再
收 PET 性能时应该综合考虑，重点还应关注后续的加 生资源与循环经济，2024,17(01):48-50.
[3] 刘奇汶 , 毕莹莹 , 董黎明 , 等 . 基于生命周期评价的原生和
工应用领域。
再生 PET 纤维环境影响对比分析 [J]. 环境工程技术学报，
2.5 脱模剂对回收 PET 透明性的影响 2023,13(04):1 635-1 642.
脱模剂对回收 PET 透明性影响如表 5 所 示 ：对 [4] 温浩宇， 阳培翔，高灵强， 等 . PET 包装材料的绿色环保性浅
析 [J]. 橡塑技术与装备，2021,47(10):19-22.
比上表数据可以发现，脱模剂 A 加入后能够保证回收
[5] 赵恬娇，董亚鹏，王淑惠，等 . 回收 PET 力学性能的改性研
PET 透明性，而其它类型的脱模剂均使回收 PET 的透 究进展 [J]. 工程塑料应用 , 2023,51(10):167-172.
明性变差。PET 在注塑时，特别是在注塑异形件和薄 [6] 肖勇，周欣，李俊峰，等 . 废弃 PET 和 PE 合金的制备及力学
性能研究 [J]. 聚酯工业，2019,32(01):19-21.
壁深腔产品时，其脱模性较差，经常拉伤产品或损坏

Research on the high-value application of
PET through physical recycling

Deng Xiaoliang, Zhou Xin, Zhou Yi, Wei Yang

(Sichuan Yibin Plus Packaging Material Co. LTD., Yibin 644000, Sichuan, China)
Abstract: This article uses PET blue and white sheets recovered by physical methods in the market as
raw materials, and adds different types of toners to study their effects on the chromaticity of recovered PET
blue and white sheets. The research results indicate that toner A can effectively ensure the chromaticity of
recycled PET, with an L value and b value of 70.94 and -5.61, respectively. In addition, this article also explores

年
2025 第 51 卷 ·11·
