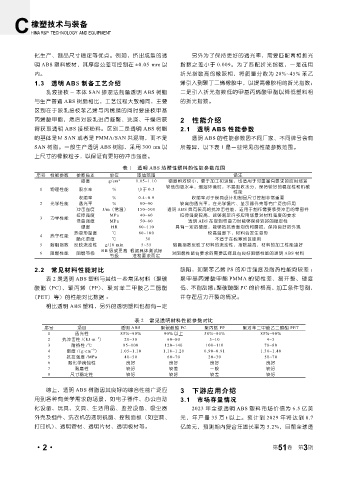

Page 48 - 《橡塑技术与装备》2025年3期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

化生产、制品尺寸稳定等优点。例如，挤出成型的透 另外为了保持更好的透光率，需要匹配两相折光
明 ABS 塑料板材，其厚度公差可控制在 ±0.05 mm 以 指数之差小于 0.009。为了匹配折光指数，一是选用
内。 折光指数高的橡胶相，将质量分数为 20%~45% 苯乙
1.3 透明 ABS 制备工艺介绍 烯引入到聚丁二烯橡胶中，以提高橡胶相的折光指数；
乳液接枝 - 本体 SAN 掺混法制备透明 ABS 树脂 二是引入折光指数低的甲基丙烯酸甲酯以降低塑料相
与生产普通 ABS 树脂相比，工艺过程大致相同，主要 的折光指数。
区别在于胶乳接枝苯乙烯与丙烯腈的同时要接枝甲基
丙烯酸甲酯，然后对胶乳进行凝聚、洗涤、干燥后获 2 性能介绍
得获取透明 ABS 接枝粉料。区别二是透明 ABS 树脂 2.1 透明 ABS 性能参数
的基体是Ｍ SAN 或者是 PMMA/SAN 共混物，而不是 透明 ABS 的性能参数因不同厂家、不同牌号会有
SAN 树脂。一般生产透明 ABS 树脂，采用 300 nm 以 所差异，以下表 1 是一些常见的性能参数范围。
上尺寸的橡胶粒子，以保证有更好的冲击强度。

表 1 透明 ABS 热塑性塑料的性能参数范围
序号 性能参数 参数描述 单位 取值范围 备注
密度 g/cm³ 1.05~1.10 密度相对较小，便于加工和运输，也适用于对重量有要求的应用场景
1 物理性能 吸水率 % 小于 0.3 较低的吸水率，潮湿环境时，不易吸收水分，保持较好的稳定性和机械
性能
收缩率 % 0.4~0.9 收缩率对于模具设计和制品尺寸控制非常重要
2 光学性能 透光率 % 80~90 较高的透光率，在光学镜片、显示器外壳等有广泛的应用
冲击强度 J/m（常温） 150~500 透明 ABS 具有较高的抗冲击性能，适用于制作需要承受冲击的零部件
拉伸强度 MPa 40~60 拉伸强度较高，能够满足许多应用场景对材料强度的要求
3 力学性能
弯曲强度 MPa 50~80 透明 ABS 在受到弯曲力时能够保持较好的稳定性
硬度 HR 80~110 具有一定的硬度，能够抵抗表面划伤和磨损，保持良好的外观
热变形温度 ℃ 80~100 较高温度下，材料会发生变形
4 热学性能
脆化温度 ℃ -30 不适于在极寒地区使用
5 熔融指数 反映流动性 g/10 min 5~35 熔融指数反映了材料的流动性，指数越高，材料的加工性能越好
6 阻燃性能 阻燃等级 HB 级或更高 根据具体测试标 对阻燃性能有要求的需要选择具有良好阻燃性能的透明 ABS 材料
等级 准和要求而定
2.2 常见材料性能对比 缺陷，如聚苯乙烯 PS 的冲击强度及耐热性能均较差 ；
表 2 是透明 ABS 塑料与其他一些常见材料（聚碳 聚甲基丙烯酸甲酯 PMMA 的韧性差、易开裂、硬度
酸 酯（PC）、 聚 丙 烯（PP）、 聚 对 苯 二 甲 酸 乙 二 醇酯 低、不耐刮擦；聚碳酸酯 PC 的价格高，加工条件苛刻，
（PET）等）的性能对比数据 ： 并存在应力开裂的情况。
相比透明 ABS 塑料，另外的透明塑料也都有一定

表 2 常见透明材料性能参数对比
序号 项目 透明 ABS 聚碳酸酯 PC 聚丙烯 PP 聚对苯二甲酸乙二醇酯 PET
1 透光性 85%~90% 90% 以上 50%~80% 85%~90%
.
2 抗冲击性 /(kJ m ) 20~30 60~80 5~10 4~5
-2
3 耐热性 /℃ 85~100 120~140 100~110 70~80
.
-3
4 密度 /(g cm ) 1.05~1.10 1.18~1.20 0.90~0.91 1.30~1.40
5 抗拉强度 /MPa 40~50 60~70 20~30 50~70
6 耐化学腐蚀性 良好 良好 良好 良好
7 耐磨性 较好 较差 一般 较好
8 尺寸稳定性 较好 较好 较差 较好
综上，透明 ABS 树脂因其良好的综合性能广泛应 3 下游应用介绍
用到各种有美学需求的场景，如电子器件、办公自动 3.1 市场存量情况
化设备、玩具、文具、生活用品、监控设备、吸尘器 2023 年 全球透 明 ABS 塑料 市场 价值 为 6.5 亿 美
外壳及组件、洗衣机的透明视窗、控制面板（如空调、 元，年产量 35 万 t 以上。预计到 2029 年将达到 8.7
打印机）、透明管材、透明片材、透明板材等。 亿美元，预测期内复合年增长率为 5.2%，目前全球透

3
·2· 第 51 卷 第 期
