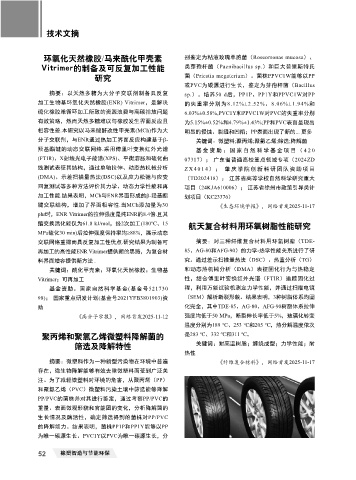

Page 80 - 《橡塑智造与节能环保》2025年11期

技术文摘

环氧化天然橡胶/马来酰化甲壳素 别鉴定为粘液玫瑰单胞菌（Roseomonas mucosa）、
Vitrimer的制备及可反复加工性能 类芽孢杆菌（Paenibacillus sp.）和巨大普里斯特氏
研究 菌（Priestia megaterium）。菌株PPVC1W能够以PP
或PVC为碳源进行生长，鉴定为芽孢杆菌（Bacillus
摘要：以天然多糖为大分子交联剂制备具反复 sp.）。培养50 d后，PP1P、PP1Y和PPVC1W对PP
加工生物基环氧化天然橡胶(ENR) Vitrimer，是解决 的失重率分别为8.12%±2.52%、8.06%±1.94%和
硫化橡胶难循环加工所致的资源浪费与高碳排放问题 6.03%±0.58%,PVC1Y和PPVC1W对PVC的失重率分别
有效策略，然而天然多糖难以与橡胶发生界面反应且 为5.15%±0.52%和4.79%±1.43%;PP和PVC表面呈现出
相容性差.本研究以马来酸酐改性甲壳素(MCh)作为大 明显的侵蚀、裂缝和凹陷；PP表面出现了新的... 更多
分子交联剂，与ENR通过热加工界面反应构建基于β- 关键词：微塑料;聚丙烯;聚氯乙烯;筛选;降解菌
羟基酯键的动态交联网络.采用傅里叶变换红外光谱 基金资助： 国家自然科学基金项目（ 420
(FTIR)、X射线光电子能谱(XPS)、平衡溶胀和硫化曲 07317）； 广东省普通高校重点领域专项（2024ZD
线测试表征其结构，通过单轴拉伸、动态热机械分析 Z X4014 ）； 肇庆学院创 新科研团队资助项 目
(DMA)、示差扫描量热法(DSC)以及应力松弛与应变 （TD202418）； 江苏省高等学校自然科学研究重大
回复测试等多种方法评价其力学、动态力学性能和再 项目（24KJA610006）； 江苏省徐州市政策引导类计
加工性能.结果表明，MCh与ENR界面形成的β-羟基酯 划项目（KC23376）
键交联结构，增加了界面相容性.当MCh添加量为30 《生态环境学报》，网络首发2025-11-17
phr时，ENR Vitrimer的拉伸强度是纯ENR的8.4倍.且其
酯交换活化能仅为61.8 kJ/mol，经2次加工(180℃、15 航天复合材料用环氧树脂性能研究
MPa硫化30 min)后拉伸强度保持率均≥88%，展示动态
交联网络重排而具反复加工性优点.研究结果为制备可 摘要：对三种纤维复合材料用环氧树脂（TDE-
再加工的高性能ENR Vitrimer提供新的思路，为复合材 85、AG-80和AFG-90）的力学-热学性能关系进行了研
料界面增容提供新方法 . 究。通过差示扫描量热法（DSC）、热重分析（TG）
关键词：酰化甲壳素；环氧化天然橡胶；生物基 和动态热机械分析（DMA）表征固化行为与热稳定
Vitrimer；可再加工 性，结合傅里叶变换红外光谱（FTIR）追踪固化过
基金资助：国家自然科学基金(基金号521730 程，利用万能试验机测定力学性能，并通过扫描电镜
98)； 国家重点研发计划(基金号2021YFB3801903)资 （SEM）解析断裂形貌。结果表明，3种树脂体系均固
助 化完全，其中TDE-85、AG-80、AFG-90树脂体系拉伸
《高分子学报》，网络首发2025-11-12 强度均低于50 MPa，断裂伸长率低于5%，玻璃化转变
温度分别为189 ℃、253 ℃和205 ℃，热分解温度依次
聚丙烯和聚氯乙烯微塑料降解菌的 是283 ℃、332 ℃和311 ℃。
筛选及降解特性 关键词：耐高温树脂；缠绕成型；力学性能；耐
热性
摘要：微塑料作为一种新型污染物在环境中普遍 《纤维复合材料》，网络首发2025-11-17
存在，微生物降解能够有效去除微塑料而受到广泛关
注。为了减轻微塑料对环境的危害，从聚丙烯（PP）
和聚氯乙烯（PVC）微塑料污染土壤中筛选能够降解
PP/PVC的菌株并对其进行鉴定，通过考察PP/PVC的
重量、表面微观形貌和官能团的变化，分析降解菌的
生长情况及酶活性，确定筛选得到的菌株对PP/PVC
的降解能力。结果表明，菌株PP1P和PP1Y能够以PP
为唯一碳源生长、PVC1Y以PVC为唯一碳源生长，分

52 橡塑智造与节能环保
