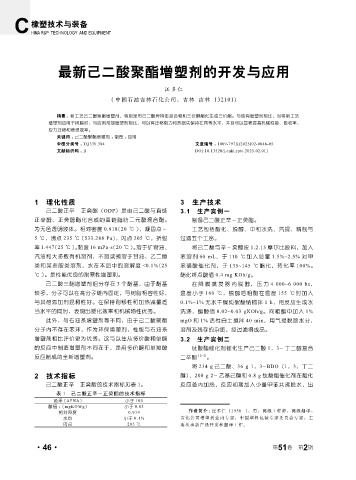

Page 92 - 《橡塑技术与装备》2025年2期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

最新己二酸聚酯增塑剂的开发与应用

汪多仁
( 中国石油吉林石化公司，吉林 吉林 132101)

摘要 ： 新工艺己二酸聚酯增塑剂，特别是用己二酸异构体混合物和三价醇酯化生成三价酯。与现有增塑剂相比，当将新工艺
增塑剂应用于树脂时，与应用常规增塑剂相比，可以将迁移阻力和热损失保持在同等水平，并且可以显著提高机械性能、吸收率、
应力迁移和增塑效率。
关键词 ： 己二酸聚酯增塑剂 ；制备 ；应用
中图分类号 ： TQ330.384 文章编号 ： 1009-797X(2025)02-0046-05
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.02.011

1 理化性质 3 生产技术
己二酸正辛－正癸酯（ODP）是由己二酸与直链 3.1 生产实例一
正辛醇、正癸醇酯化合成的直链脂肪二元酸混合酯。 制备己二酸正辛－正癸酯。
为无色透明液体。相对密度 0.918(20 ℃ )，凝固点－ 工艺包括酯化、脱醇、中和水洗、汽提、精制与
5 ℃，沸点 235 ℃(533.288 Pa)，闪点 205 ℃，折射 过滤五个工序。
率 1.447(25 ℃ )。黏度 16 mPa·s(20 ℃ )。溶于矿物油、 将己二酸与辛－癸醇按 1:2.15 摩尔比投料，加入
汽油和大多数有机溶剂，不溶或微溶于甘油、乙二醇 苯溶剂 60 mL，于 110 ℃加入总量 1.5%~2.5% 对甲
类和某些胺类溶剂，水在本品中的溶解度 <0.1%(25 苯磺酸催化剂，于 135~145 ℃酯化，转化率 100%。
℃ )。是性能优良的耐寒性增塑剂。 酯化终点酸值 0.4 mg KOh/g。
己二酸三酯增塑剂组分存在 3 个酯基，由于酯基 在降膜蒸发器内脱醇，压力 4 000~6 000 ba，
较多，分子可以在高分子链内固定，与树脂相容性好， 温度小于 160 ℃，脱醇后粗酯在温度 155 ℃时加入
与其他添加剂混和性好。在保持耐移性和加热减量适 0.1%~1% 无水干燥纯碳酸钠搅拌 1 h，用反应生成水
当水平的同时，表现出塑化效率和机械物性优秀。 洗涤，酯酸值 0.02~0.03 gKOh/g。向粗酯中加入 1%
此外，与石油系增塑剂等不同，由于己二酸聚酯 mgO 和 1% 活性白土搅拌 40 min，用气提脱除水分，
分子内不存在苯环，作为环保增塑剂，性能与石油系 溶剂及残存的杂质，经过滤得成品。
增塑剂相比评价更为优秀。这与以往从多价酸和单醇 3.2 生产实例二
的反应中制造增塑剂不同在于，是用多价醇和单羧酸 钛酸酯催化剂催化生产己二酸 1，3- 丁二醇复合
反应制成的全新增塑剂。 二辛酯 [2~3] 。
将 234 g 己二酸、36 g 1，3-BDO（1，3，丁二
2 技术指标 醇）、208 g 2- 乙基己醇和 0.8 g 钛酸酯催化剂在酯化
己二酸正辛－正癸酯的技术指标见表 1。 反应釜内加热，反应初期加入少量甲苯共沸脱水，出
表 1 己二酸正辛－正癸酯的技术指标
色泽 (APHA) 小于 100
酸值 ：(mgKOWg) 小于 0.03
相对密度 0.919 作者简介 ： 汪多仁（1956-），男，高级工程师，高级翻译，
水份 小于 0.1% 吉化公司增塑剂业内专家，中国塑料包装专家委员会专家，主
闪点 205 ℃ 要从事新产品开发和翻译工作。

2
·46· 第 51 卷 第 期
