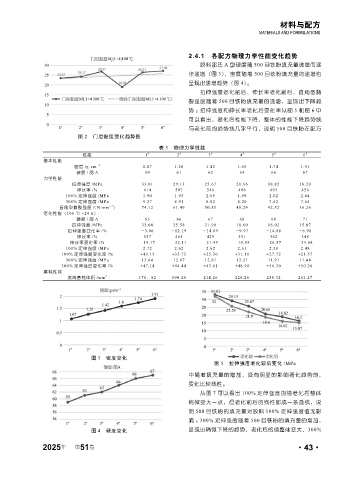

Page 93 - 《橡塑技术与装备》2025年1月

材料与配方
MATERIALS AND FORMULATIONS

2.4.1 各配方物理力学性能变化趋势
胶料邵氏 A 型硬度随 500 目铁粉填充量递增而逐
步递增（图 3），密度随着 500 目铁粉填充量的递增也
呈现出递增趋势（图 4）。
拉伸强度老化前后、伸长率老化前后、直角型撕
裂强度随着 500 目铁粉填充量的递增，呈现出下降趋
势 ；拉伸强度和伸长率老化后变化率从图 5 和图 6 中
可以看出，老化后性能下降，整体的性能下降趋势线
与老化前的趋势线几乎平行，说明 500 目铁粉在配方
图 2 门尼黏度变化趋势图
表 5 物理力学性能
性能 1 # 2 # 3 # 4 # 5 # 6 #
基本性能
密度 /g·cm -3 1.07 1.26 1.42 1.60 1.74 1.91
硬度 / 邵 A 59 61 62 64 66 67
力学性能
拉伸强度 /MPa 33.01 29.13 25.67 20.66 18.82 16.20
伸长率 /% 614 597 546 486 493 456
100% 定伸强度 /MPa 1.90 1.93 2.09 1.99 2.02 2.04
300% 定伸强度 /MPa 9.27 8.91 8.92 8.20 7.62 7.64
.
-1
直角型撕裂强度 /(N mm ) 74.12 61.49 50.81 48.29 42.52 36.26
老化性能（100 ℃ ×24 h）
硬度 / 邵 A 63 66 67 68 68 71
拉伸强度 /MPa 32.00 25.58 21.90 18.60 16.02 15.07
拉伸强度变化率 /% -3.06 -12.19 -14.69 -9.97 -14.88 -6.98
伸长率 /% 527 465 429 391 362 348
伸长率变化率 /% -14.17 -22.11 -21.43 -19.55 -26.57 -23.68
100% 定伸强度 /MPa 2.72 2.62 2.62 2.61 2.58 2.48
100% 定伸强度变化率 /% +43.15 +35.75 +25.36 +31.16 +27.72 +21.57
300% 定伸强度 /MPa 13.64 12.87 12.81 12.21 11.91 11.48
300% 定伸强度变化率 /% +47.14 +44.44 +43.61 +48.90 +56.30 +50.26
磨耗性能
滚筒磨耗体积 /mm 3 171．82 190.26 214.26 226.26 258.32 261.27

图 3 密度变化
图 5 拉伸强度老化前后变化 /MPa

中随着填充量的增加，没有明显的影响老化趋势的，
变化比较线性。
从图 7 可以看出 100% 定伸强度的值老化后整体
稍微变大一点，但老化前后的线性都成一条直线，说
明 500 目铁粉的填充量对胶料 100% 定伸强度值无影
响； 300% 定伸强度随着 500 目铁粉的填充量的增加，
图 4 硬度变化 显现出稍微下降的趋势，老化后的值整体变大，300%

2025 第 51 卷 ·43·
年
