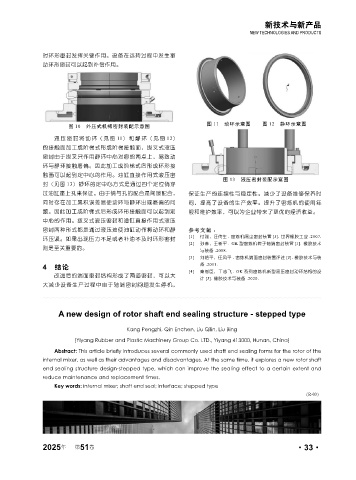

时环形密封发挥关键作用。设备在运转过程中发生窜
动环形密封可以起到补偿作用。

图 11 动环示意图 图 12 静环示意图
图 10 外压式机械密封装配示意图
液压密封将动环（见图 11）和静环（见图 12）
的接触面加工成阶梯式形成阶梯接触面，拨叉式液压
密封由于拨叉只作用静环中心对称的两点上，易致动
环与静环接触磨偏。因此加工成阶梯式后形成环形接
触面可以起到定中心的作用。油缸直接作用式液压密
图 13 液压密封装配示意图
封（见图 13）静环的定中心方式是通过四个定位销穿
过油缸座上孔来保证。由于销与孔的配合是间隙配合， 保证生产的连续性与稳定性。减少了设备维修保养时
同时存在加工累积误差易使动环与静环出现磨偏的问 间，提高了设备的生产效率。提升了密炼机的使用年
题。因此加工成阶梯式后形成环形接触面可以起到定 限和维护效率，可以为企业带来了更优的经济收益。
中心的作用。拨叉式液压密封和油缸直接作用式液压
密封两种形式都是通过液压油使油缸动作将动环和静 参考文献 ：
[1] 付瑞，汪传生 . 密炼机隔尘密封装置 [J]. 世界橡胶工业 .2007.
环压紧。如果出现压力不足或者补油不及时环形密封
[2] 孙琳，王新平 . GK 型密炼机转子轴端密封装置 [J]. 橡胶技术
则是至关重要的。 与装备 .2008.
[3] 刘艳平，任风平 . 密炼机端面密封装置评述 [J]. 橡胶技术与装
4 结论 备 .2011.
[4] 秦恩臣，王志飞 . GK 系列密炼机新型液压密封动环结构的设
改进后的端面密封结构形成了两道密封，可以大
计 [J]. 橡胶技术与装备 .2020.
大减少设备生产过程中由于轴端密封问题发生停机，

A new design of rotor shaft end sealing structure - stepped type

Kang Pengzhi, Qin Enchen, Liu Qilin, Liu Bing
(Yiyang Rubber and Plastic Machinery Group Co. LTD., Yiyang 413000, Hunan, China)

Abstract: This article briefly introduces several commonly used shaft end sealing forms for the rotor of the
internal mixer, as well as their advantages and disadvantages. At the same time, it explores a new rotor shaft
end sealing structure design-stepped type, which can improve the sealing effect to a certain extent and
reduce maintenance and replacement times.
Key words: internal mixer; shaft end seal; interface; stepped type
（R-03）
